產品展示

諧波減速軸承

CSF/CSG系列交叉滾子軸承
CSF/CSG系列交叉滾子軸承

CSF/CSG系列交叉滾子軸承

諧波減速機軸承是一種專業為諧波減速機而生的配套軸承。諧波減速器軸承包括剛性軸承和柔性軸承兩大類型。剛性軸承又分為四種系列，CSF系列、CSG系列、SHG系列、SHG系列，剛性軸承采用國際上諧波減速器的命名方式命名。諧波減速機配套交叉滾子軸承，根據其使用場合分為外圈分體、內圈整（CSF/CSG系列）和外圈和內圈整體（SHF/SHG系列）兩大類。滾動體為圓柱滾子，分布于互成90垂直排列在V型滾道中。
品牌： 滾道形狀：

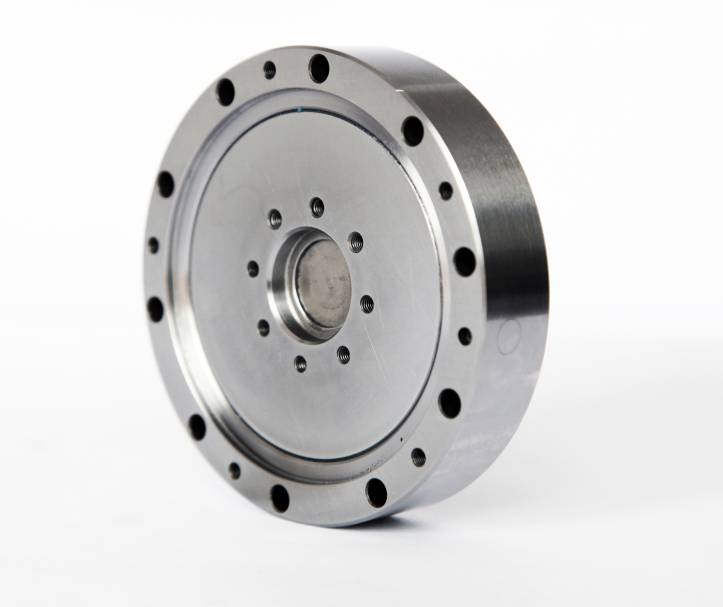

CSF/CSG系列交叉滾子軸承

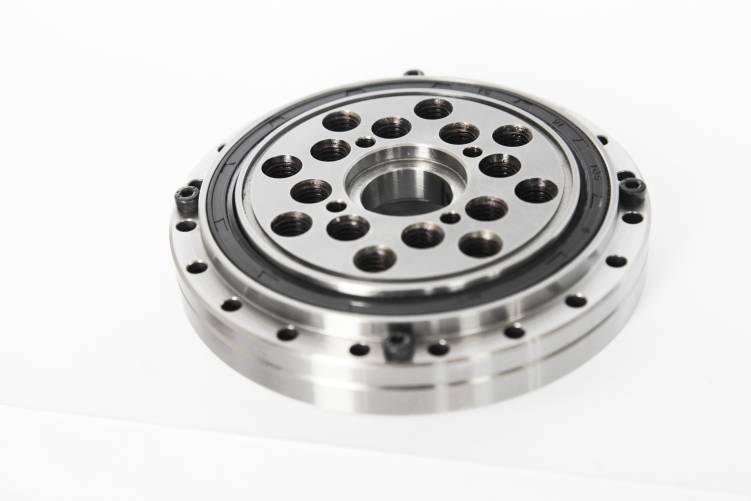

CSF/CSG系列交叉滾子軸承
產品詳情

諧波減速機軸承是一種專業為諧波減速機而生的配套軸承。諧波減速器軸承包括剛性軸承和柔性軸承兩大類型。剛性軸承又分為四種系列，CSF系列、CSG系列、SHG系列、SHG系列，剛性軸承采用國際上諧波減速器的命名方式命名。諧波減速機配套交叉滾子軸承，根據其使用場合分為外圈分體、內圈整（CSF/CSG系列）和外圈和內圈整體（SHF/SHG系列）兩大類。滾動體為圓柱滾子，分布于互成90°垂直排列在V型滾道中。這種結構使得單個軸承就可以同時承受軸向載荷、徑向載荷和傾覆力矩等各個方向的載荷，軸承具有很高的剛度、旋轉精度以及復合承載能力；該類軸承外形緊湊，軸承自帶有安裝孔，便于客戶直接安裝，適合于各種不同類型的諧波減速機。

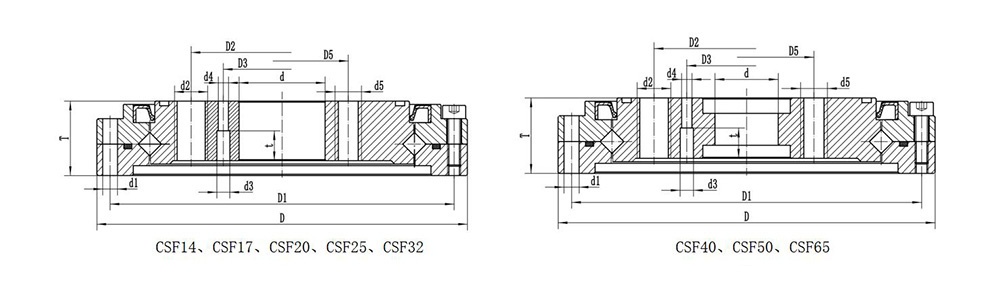

軸承型號

 軸承尺寸 額定載荷（KN） 重量
d D T D1 D2 D5 D3 d1 d2 d5 d3 d4 t Cr Cor Kg
CSF（CSG)14 9 55 16.5 49 23 14.5 15.5 8-Ф3.5 6-M4 6-M3 2-Ф3 ---- ---- 4.6 5.1 0.25
CSF（CSG)17 10 62 16.5 56 27 17.5 17.5 10-Ф3.5 6-M5 6-M4 2-Ф3 ---- ---- 5.2 6.4 0.27
CSF（CSG)20 14 70 16.5 64 32 24 19 12-Ф3.5 8-M6 8-M5 4-Ф3 4-Ф2.8 7 6.1 8.4 0.36
CSF（CSG)25 20 85 18.5 79 42 30 26 16-Ф3.5 8-M8 8-M6 4-Ф3 4-Ф2.8 7 11.2 16 0.65
CSF（CSG)32 26 112 22.5 104 55 40 34 16-Ф4.5 8-M10 8-M8 4-Ф5 4-Ф4.7 10 18.5 28.3 1.1
CSF（CSG)40 24 126 24 117 68 50 42 20-Ф5 8-M10 8-M8 4-Ф5 ---- ---- 18.9 30.7 1.6
CSF（CSG)50 32 157 31 147 84 60 50 16-Ф5.5 8-M14 8-M14 4-Ф5 ---- ---- 42.8 67.7 3.6
CSF（CSG)65 44 210 39 198 110 80 64 20-Ф6.5 8-M16 8-M16 4-Ф6 ---- ---- 67.7 114.9 7.8
